• 深度学习-Tensorflow2.2-图像处理{10}-图像定位/优化/图运算/及GPU优化等-22

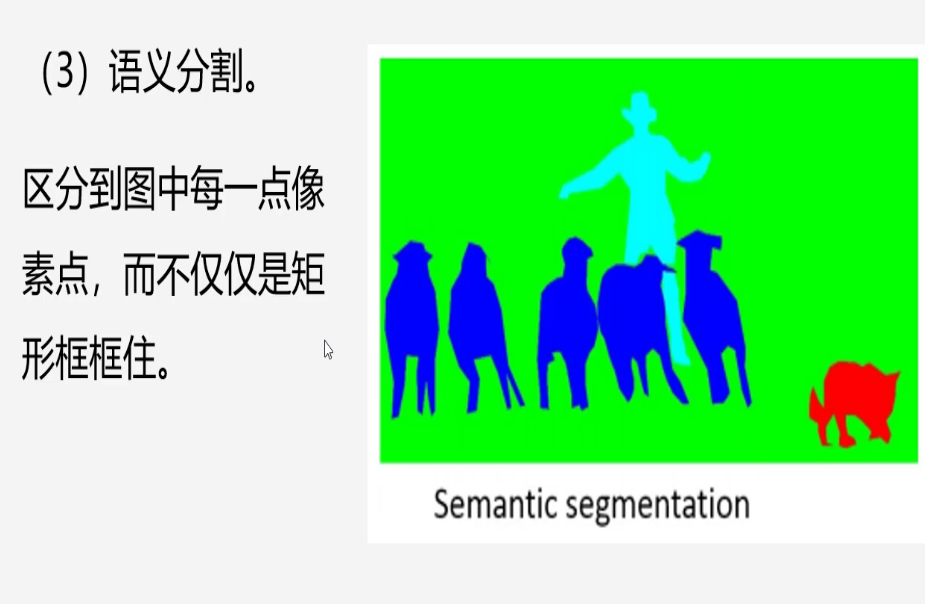

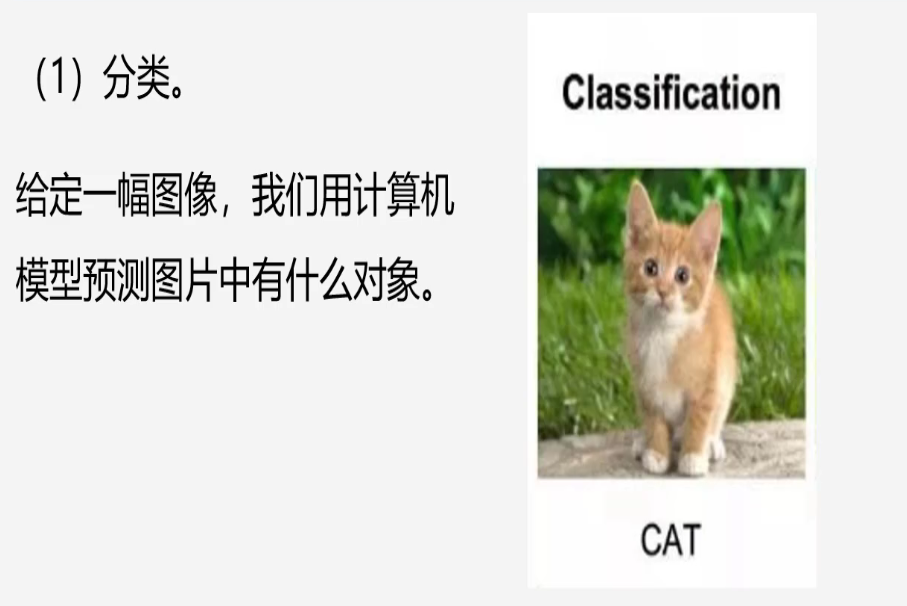

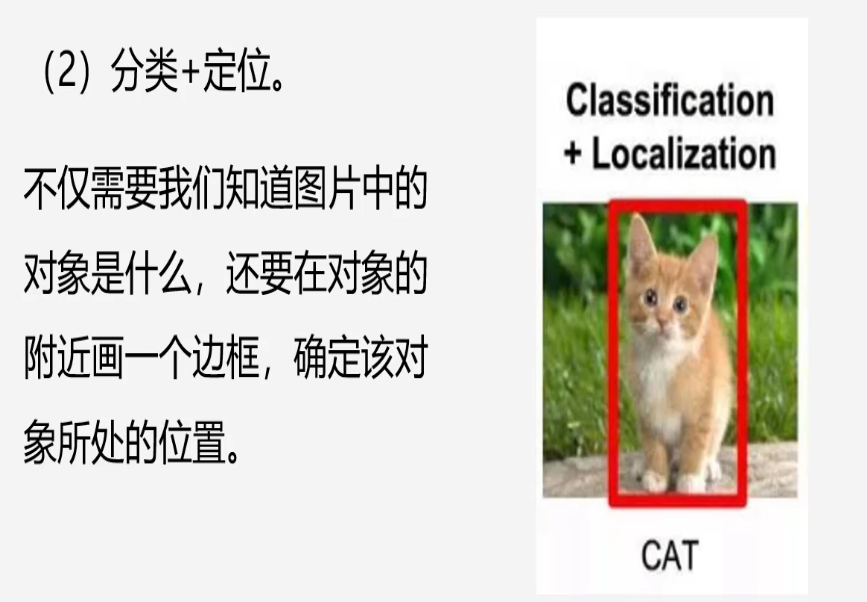

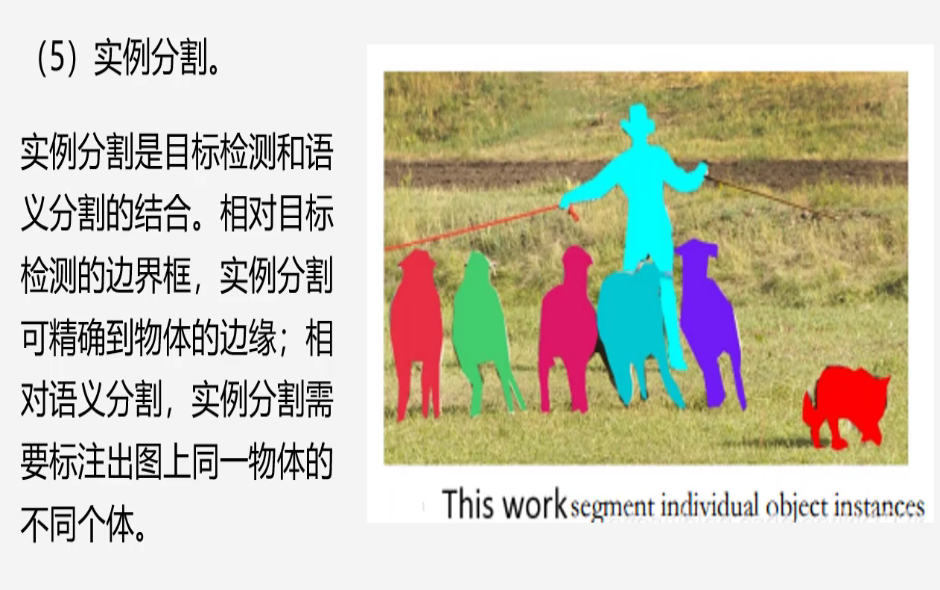

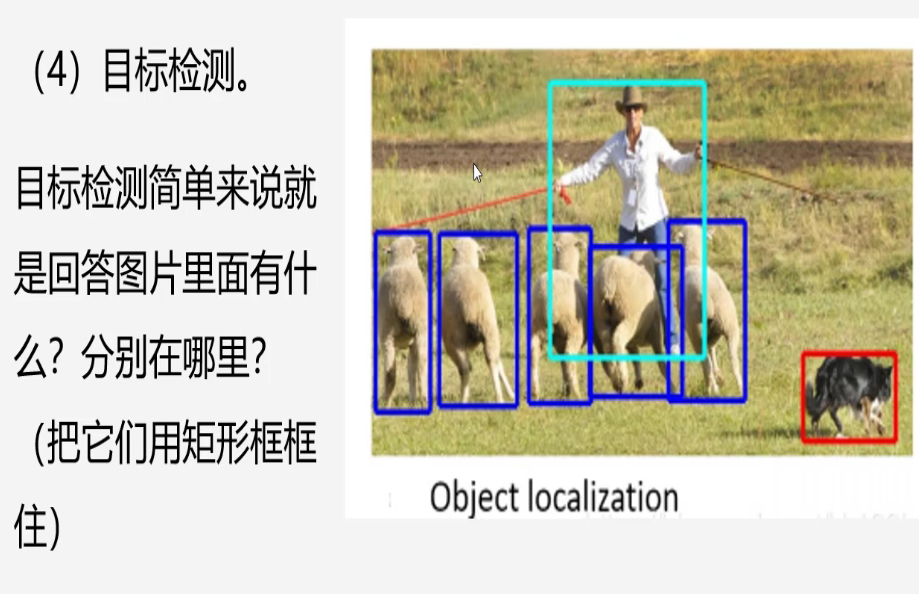

    常见图像处理的任务

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

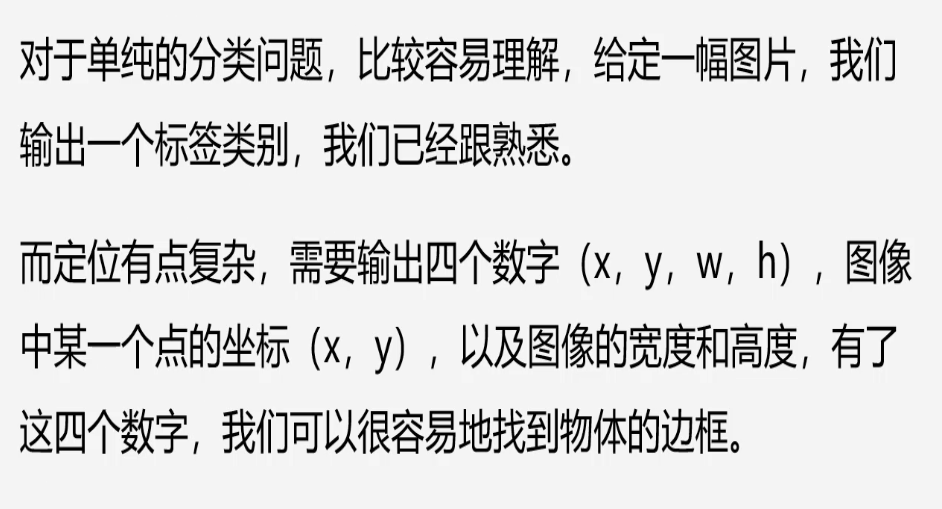

    图像定位

    在这里插入图片描述

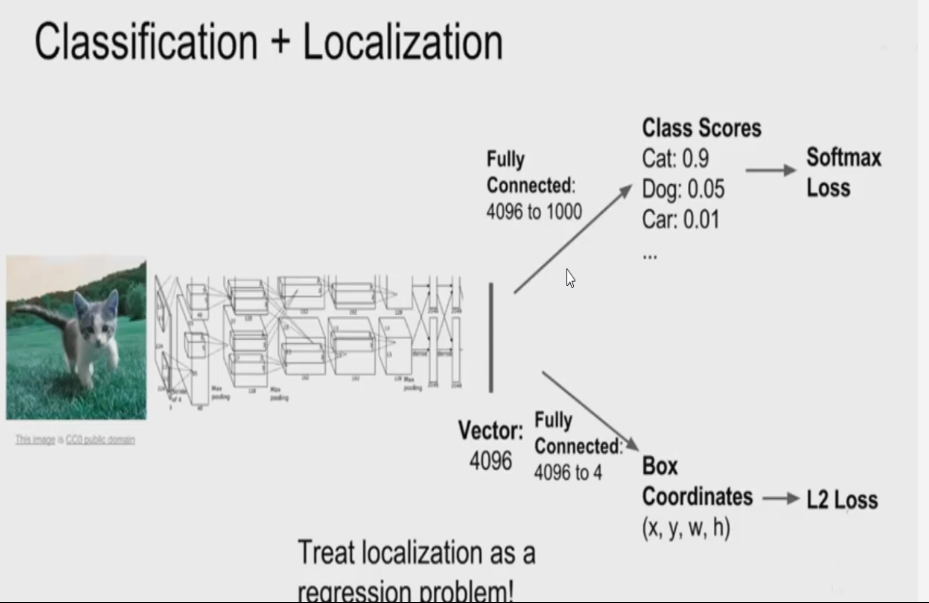

    图像定位网络架构
    在这里插入图片描述

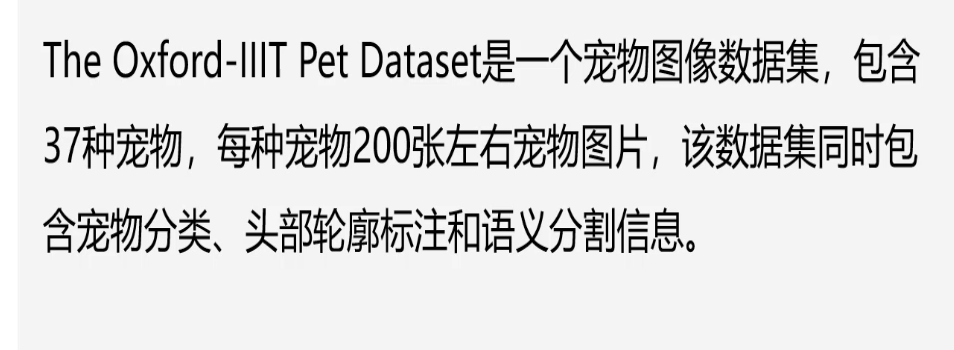

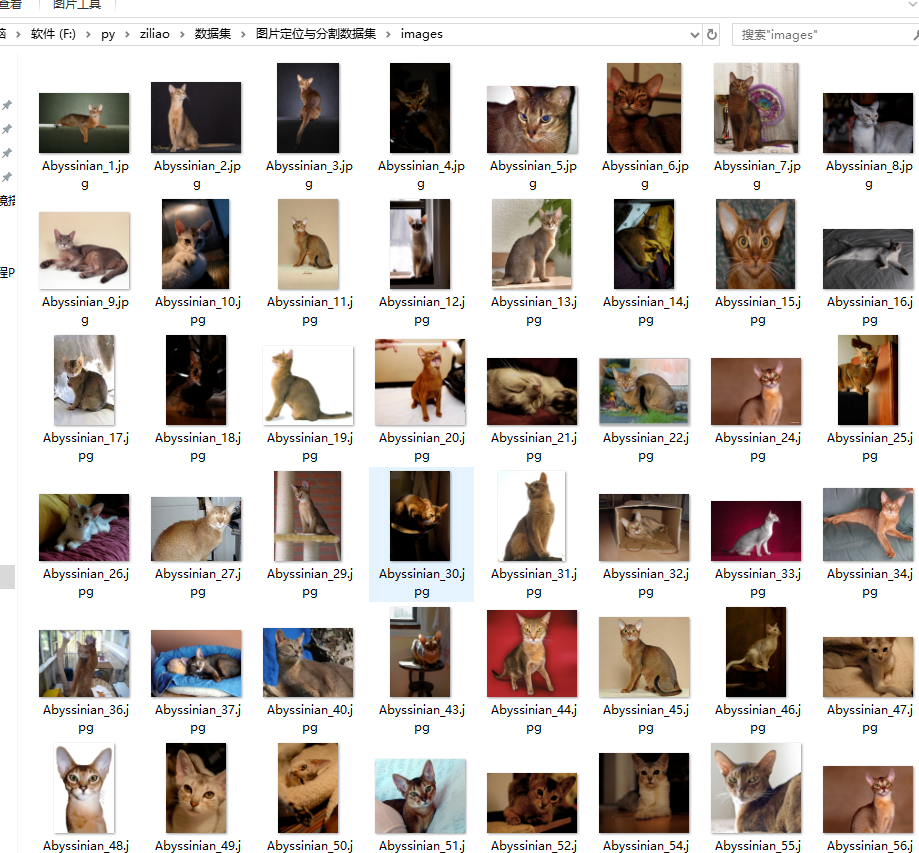

    Oxford-IIIT数据集
    在这里插入图片描述
    在这里插入图片描述

    代码

    在这里插入图片描述
    在这里插入图片描述

    import tensorflow as tf
    import matplotlib.pyplot as plt
    %matplotlib inline
    from lxml import etree
    import numpy as np
    import glob
    from matplotlib.patches import Rectangle
    import os
    gpus = tf.config.experimental.list_physical_devices('GPU')
    if gpus:
        tf.config.experimental.set_virtual_device_configuration(gpus[0],[tf.config.experimental.VirtualDeviceConfiguration(memory_limit=2000)])


    gpu_ok = tf.test.is_gpu_available()
    print("tf version:", tf.__version__)
    print("use GPU", gpu_ok) # 判断是否使用gpu进行训练


    在这里插入图片描述

    图像定位示例

    # 读取一张图片
    img = tf.io.read_file("F:/py/ziliao/数据集/图片定位与分割数据集/images/Abyssinian_1.jpg")

    img = tf.image.decode_jpeg(img)# 解码

    img.shape


    在这里插入图片描述

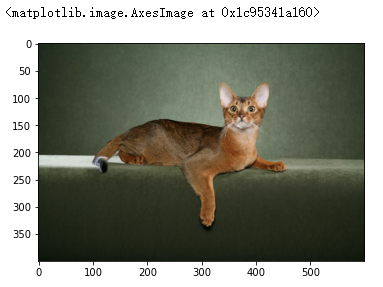

    plt.imshow(img)


    在这里插入图片描述

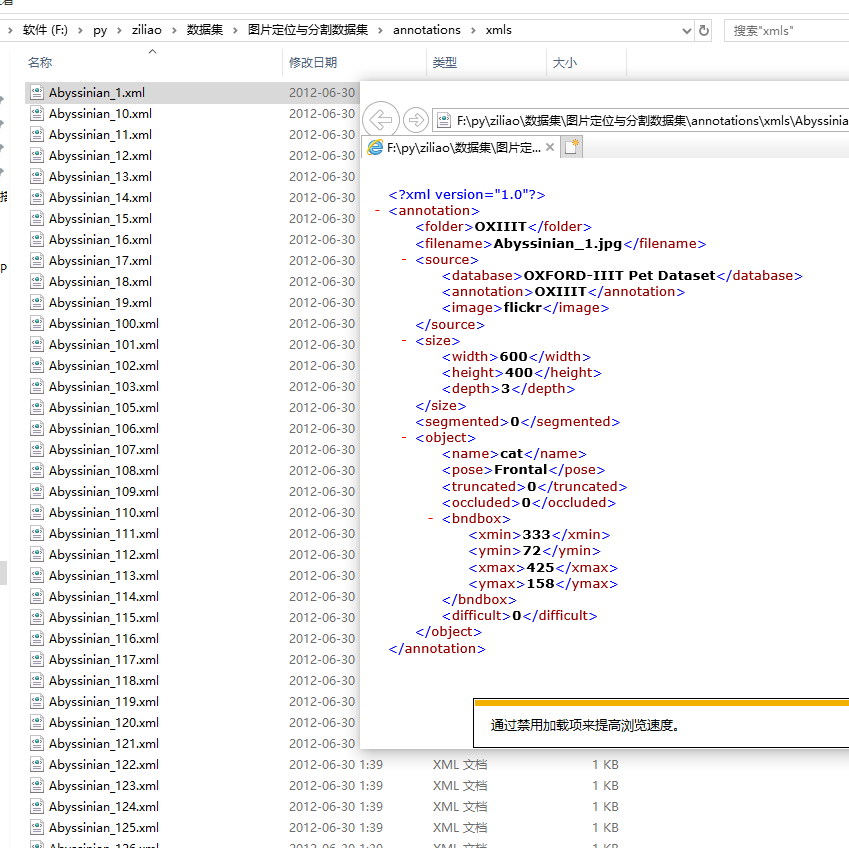

    # 读取头部位置轴的文件
    xml = open("F:/py/ziliao/数据集/图片定位与分割数据集/annotations/xmls/Abyssinian_1.xml").read()

    sel = etree.HTML(xml)

    # 页面解析 取出宽度和高度
    width = int(sel.xpath('//size/width/text()')[0])
    height = int(sel.xpath('//size/height/text()')[0])
    # 取出原定义好的头部位置值
    xmin = int(sel.xpath('//bndbox/xmin/text()')[0])
    xmax = int(sel.xpath('//bndbox/xmax/text()')[0])
    ymin = int(sel.xpath('//bndbox/ymin/text()')[0])
    ymax = int(sel.xpath('//bndbox/ymax/text()')[0])
    print((width,height),(xmin,xmax,ymin,ymax))


    在这里插入图片描述

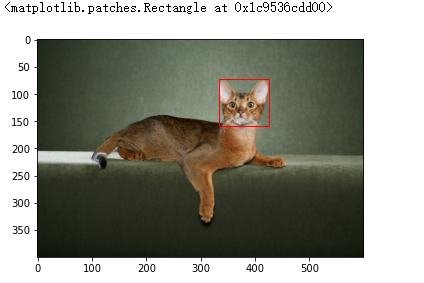

    # 绘制矩形框
    plt.imshow(img)
    rect = Rectangle((xmin,ymin),(xmax-xmin),(ymax-ymin),fill = False,color="red")
    # 给定 x,y 最小值  宽度=x轴最大值减去x轴最小值
    # 高度=y轴最大值减去y轴最小值  fill = False 不填充color="red" 红色框

    ax = plt.gca() # 把框花在当前图像上
    ax.axes.add_patch(rect) # 添加矩形框


    在这里插入图片描述

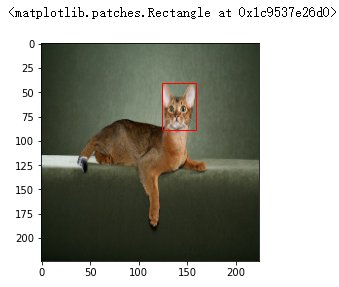

    改变图片大小并绘制头像框

    # 读取一张图片
    img1 = tf.io.read_file("F:/py/ziliao/数据集/图片定位与分割数据集/images/Abyssinian_1.jpg")

    img1 = tf.image.decode_jpeg(img1)# 解码
    img1.shape

    # 页面解析 取出宽度和高度
    width = int(sel.xpath('//size/width/text()')[0])
    height = int(sel.xpath('//size/height/text()')[0])
    # 取出原定义好的头部位置值
    xmin = int(sel.xpath('//bndbox/xmin/text()')[0])
    xmax = int(sel.xpath('//bndbox/xmax/text()')[0])
    ymin = int(sel.xpath('//bndbox/ymin/text()')[0])
    ymax = int(sel.xpath('//bndbox/ymax/text()')[0])
    print((width,height),(xmin,xmax,ymin,ymax))

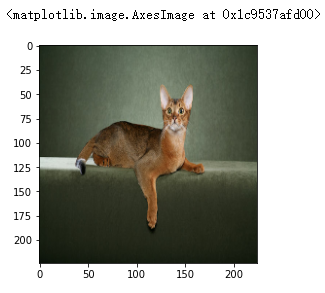

    # 因图像大小不一 所以我们需要对图像进行变形
    img1 = tf.image.resize(img1,[224,224]) #改变形状
    img1 = img1/255 # 归一化
    plt.imshow(img1) # 绘制变形后的图像


    在这里插入图片描述

    # 因图像大小改变了,所以需要对头部定位数据进行比值变化
    # 根据最初图片的高,宽,及 x轴和y轴 最大最小值 及改变后图片的像素值进行比例计算
    xmin = (xmin/width)*224
    ymin = (ymin/height)*224
    xmax = (xmax/width)*224
    ymax = (ymax/height)*224

    # 绘制矩形框
    plt.imshow(img1)
    rect = Rectangle((xmin,ymin),(xmax-xmin),(ymax-ymin),fill = False,color="red")
    # 给定 x,y 最小值  宽度=x轴最大值减去x轴最小值
    # 高度=y轴最大值减去y轴最小值  fill = False 不填充color="red" 红色框

    ax = plt.gca() # 把框花在当前图像上
    ax.axes.add_patch(rect) # 添加矩形框


    在这里插入图片描述

    创建输入管道

    # 读取该路径下的所有jpg后缀的文件
    images = glob.glob("F:/py/ziliao/数据集/图片定位与分割数据集/images/*.jpg")
    len(images)


    在这里插入图片描述

    images[:5]


    在这里插入图片描述

    # 获取头部目标值
    xmls = glob.glob("F:/py/ziliao/数据集/图片定位与分割数据集/annotations/xmls/*.xml")
    len(xmls)
    # 因为定位好的头部数据只有3686份 ,目标值和图像名字是对应的 使用目标值名字到图片路径提取出对应的图像


    在这里插入图片描述

    xmls[-5:]


    在这里插入图片描述

    names = [x.split("\")[-1].split(".")[-2] for x in xmls] # 通过切割提取出名称


    在这里插入图片描述

    # 对images中所有图片路径进行迭代 如果分割后的路径在names中存在就保留
    imgs_train = [img for img in images if img.split("\")[-1].split(".")[-2] in names]
    len(imgs_train)


    在这里插入图片描述

    imgs_train[-5:]


    在这里插入图片描述

    imgs_train.sort(key=lambda x:x.split("\")[-1].split(".")[-2])  # 排序防止文件不对应
    xmls.sort(key=lambda x:x.split("\")[-1].split(".")[-2])

    def to_labels(path):
        xml = open("{}".format(path)).read()
        sel = etree.HTML(xml)
        # 页面解析 取出宽度和高度
        width = int(sel.xpath('//size/width/text()')[0])
        height = int(sel.xpath('//size/height/text()')[0])
        # 取出原定义好的头部位置值
        xmin = int(sel.xpath('//bndbox/xmin/text()')[0])
        xmax = int(sel.xpath('//bndbox/xmax/text()')[0])
        ymin = int(sel.xpath('//bndbox/ymin/text()')[0])
        ymax = int(sel.xpath('//bndbox/ymax/text()')[0])
        return [xmin/width,ymin/height,xmax/width,ymax/height]


    labels = [to_labels(path) for path in xmls]


    在这里插入图片描述

    out1,out2,out3,out4 = list(zip(*labels))
    out1[0],out2[0],out3[0],out4[0]


    在这里插入图片描述

    out1 = np.array(out1)
    out2 = np.array(out2)
    out3 = np.array(out3)
    out4 = np.array(out4)

    # 创建label的数据集
    label_dataset = tf.data.Dataset.from_tensor_slices((out1,out2,out3,out4))


    在这里插入图片描述

    def load_image(path):
        img = tf.io.read_file(path)
        img = tf.image.decode_jpeg(img,channels=3)
        img = tf.image.resize(img,[224,224])
        img = img/127.5 - 1 # 图片像素范围是0-255  我们用255的一半在减去1  归一化到0-1之间
        return img

    image_dataset = tf.data.Dataset.from_tensor_slices(imgs_train)

    image_dataset = image_dataset.map(load_image)

    dataset = tf.data.Dataset.zip((image_dataset,label_dataset)) # 合并数据


    在这里插入图片描述

    dataset = dataset.repeat().shuffle(len(imgs_train)).batch(32)

    # 取出一张图片 一份label 进行头像框绘制
    for img,labels in dataset.take(1):
        plt.imshow(tf.keras.preprocessing.image.array_to_img(img[0]))
        out1,out2,out3,out4 = labels
        xmin,ymin,xmax,ymax = out1[0].numpy()*224,out2[0].numpy()*224,out3[0].numpy()*224,out4[0].numpy()*224
        rect = Rectangle((xmin,ymin),(xmax-xmin),(ymax-ymin),fill = False,color="red")
        ax = plt.gca() # 把框画在当前图像上
        ax.axes.add_patch(rect) # 添加矩形框
        plt.show()


    在这里插入图片描述

    # 划分数据集
    test_count = int(len(imgs_train)*0.2)
    train_count = len(imgs_train)-test_count
    test_count,train_count


    在这里插入图片描述

    dataset_train =dataset.skip(test_count)
    dataset_test = dataset.take(test_count)


    创建图像定位的模型

    xception = tf.keras.applications.Xception(weights="imagenet",
                                   include_top = False,
                                   input_shape=(224,224,3))

    inputs = tf.keras.layers.Input(shape=(224,224,3))
    x = xception(inputs)
    x = tf.keras.layers.GlobalAveragePooling2D()(x)
    x = tf.keras.layers.Dense(2048,activation = "relu")(x)
    x = tf.keras.layers.Dense(256,activation="relu")(x)

    out1 = tf.keras.layers.Dense(1)(x)
    out2 = tf.keras.layers.Dense(1)(x)
    out3 = tf.keras.layers.Dense(1)(x)
    out4 = tf.keras.layers.Dense(1)(x)

    prediction = [out1,out2,out3,out4]
    model = tf.keras.models.Model(inputs=inputs,outputs=prediction)

    # 编译模型
    model.compile(tf.keras.optimizers.Adam(learning_rate=0.0001),
                  loss="mse",
                  metrics=["mae"]
    )

    # 训练步数
    EPOCHS = 20
    BATCH_SIZE = 4
    STEPS_PER_EPOCH = train_count//BATCH_SIZE
    VALIDATION_STEPS = test_count//BATCH_SIZE

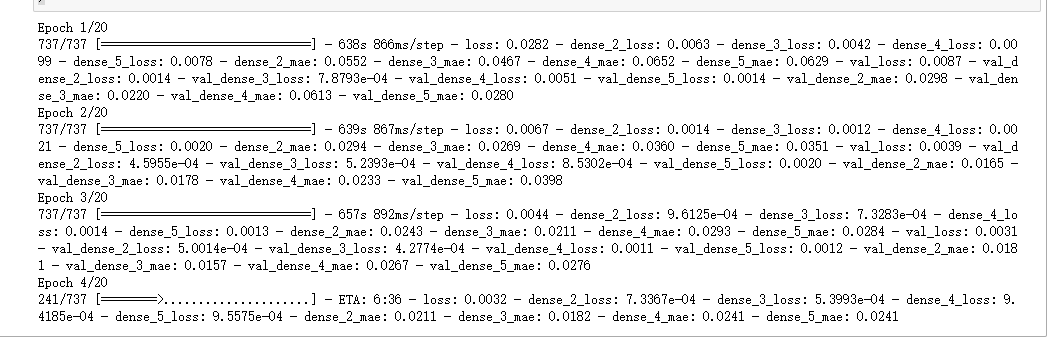

    # 训练
    history = model.fit(dataset_train,
                        epochs=EPOCHS,
                        steps_per_epoch=STEPS_PER_EPOCH,
                        validation_steps=VALIDATION_STEPS,
                        validation_data=dataset_test
    )


    在这里插入图片描述

    # 保存模型:此方法保存以下所有内容:
    # 1.权重值 2.模型配置(架构) 3.优化器配置
    model.save("./save/txfg.h5")

    new_model = tf.keras.models.load_model("./save/txfg.h5")

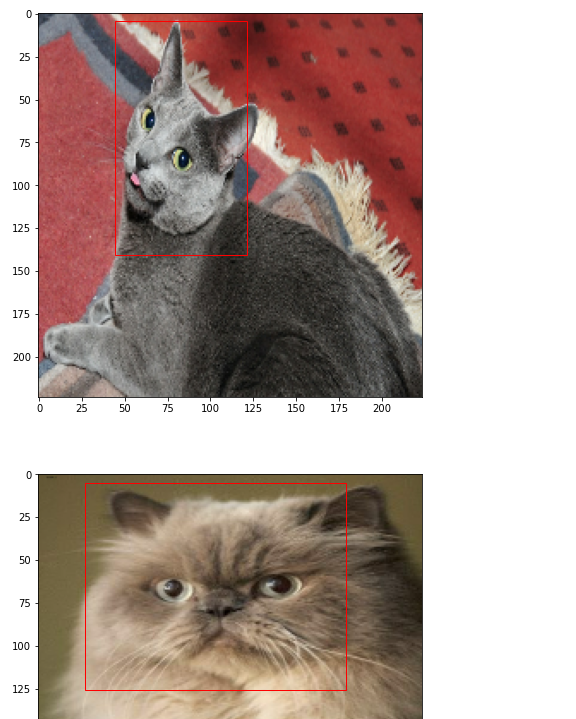

    # 预测结果 (因显存不够只训练了5次所以误差较大)
    plt.figure(figsize=(8,24))
    for img,_ in dataset_test.take(1):
        out1,out2,out3,out4 = new_model.predict(img)
        for i in range(3):
            plt.subplot(3,1,i+1)
            plt.imshow(tf.keras.preprocessing.image.array_to_img(img[i]))
            xmin,ymin,xmax,ymax = out1[i]*224,out2[i]*224,out3[i]*224,out4[i]*224
            rect = Rectangle((xmin,ymin),(xmax-xmin),(ymax-ymin),fill = False,color="red")
            ax = plt.gca() # 把框画在当前图像上
            ax.axes.add_patch(rect) # 添加矩形框


    在这里插入图片描述

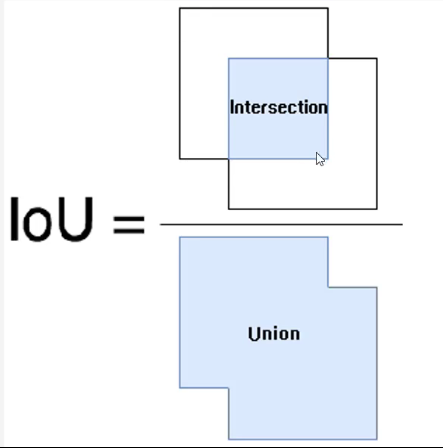

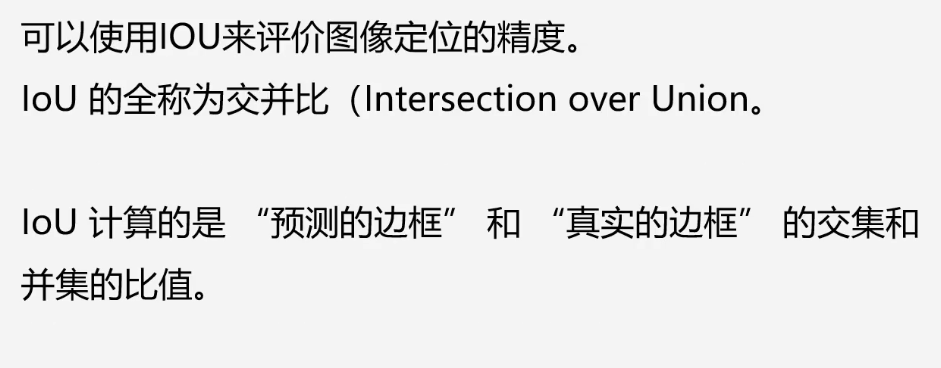

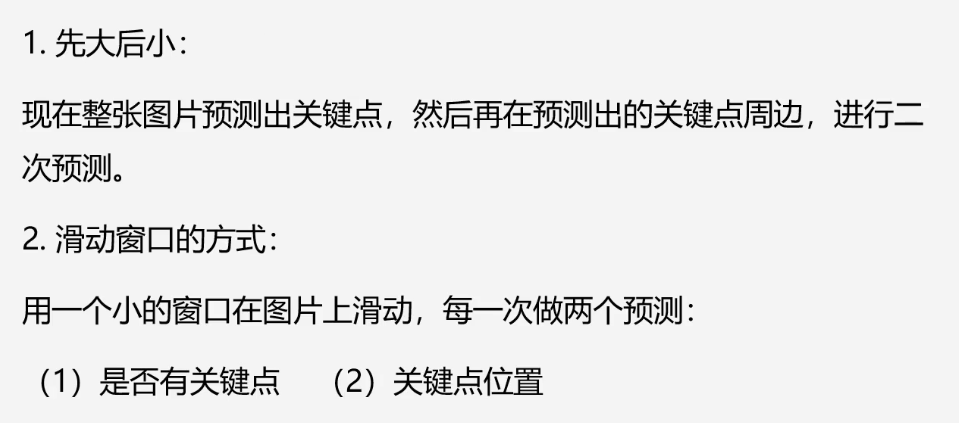

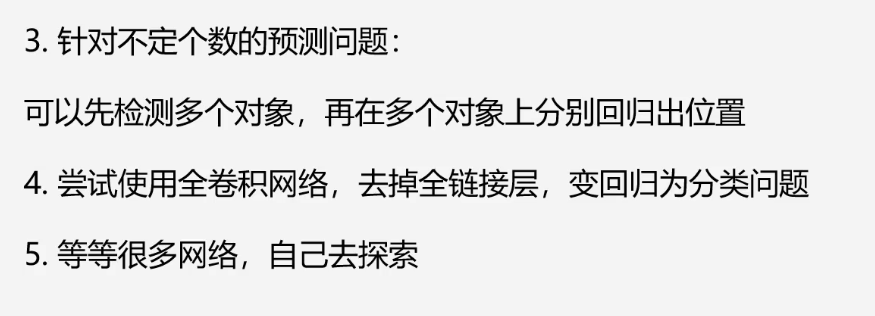

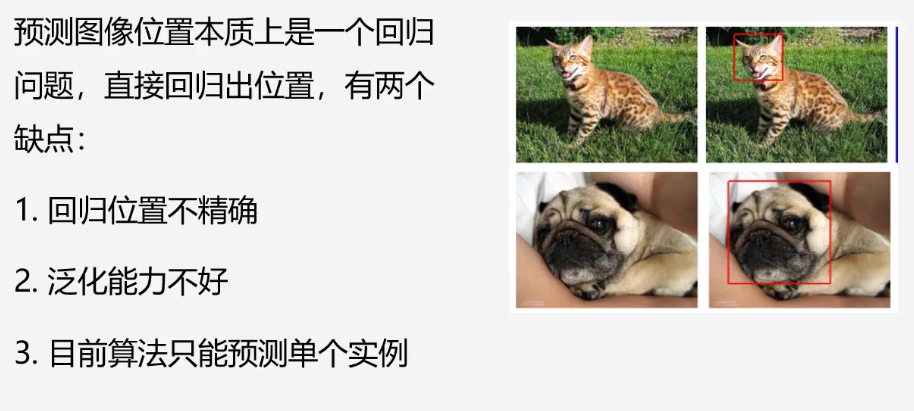

    图像定位优化

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    图像定位的应用
    在这里插入图片描述
    在这里插入图片描述

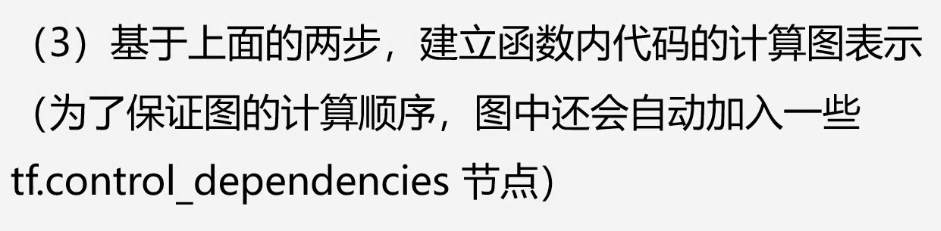

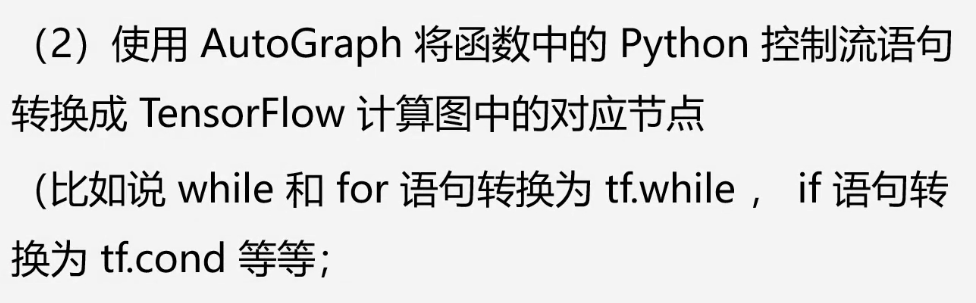

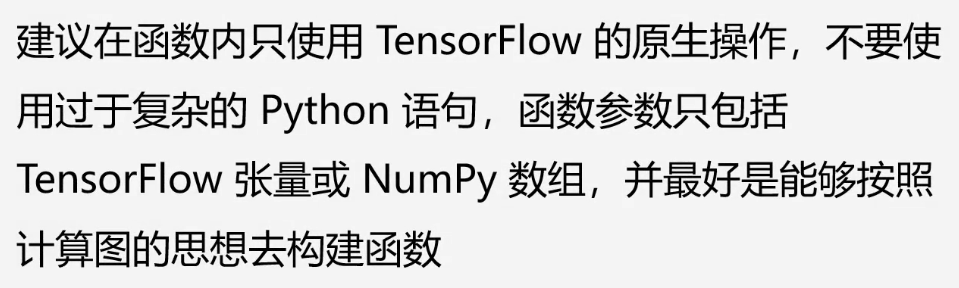

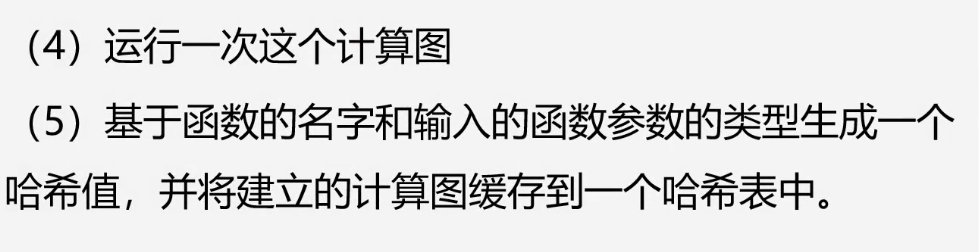

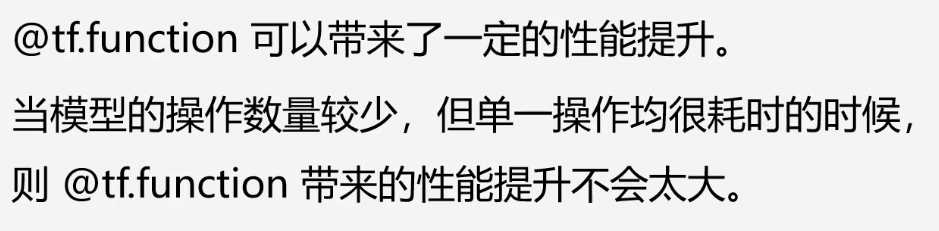

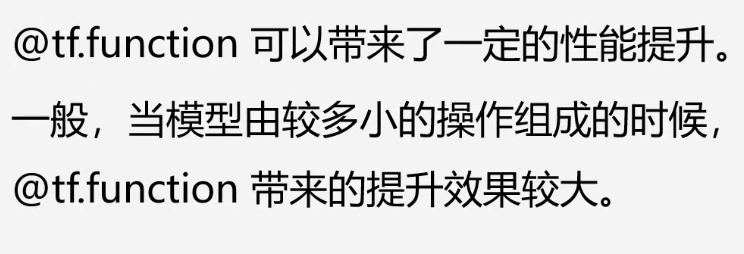

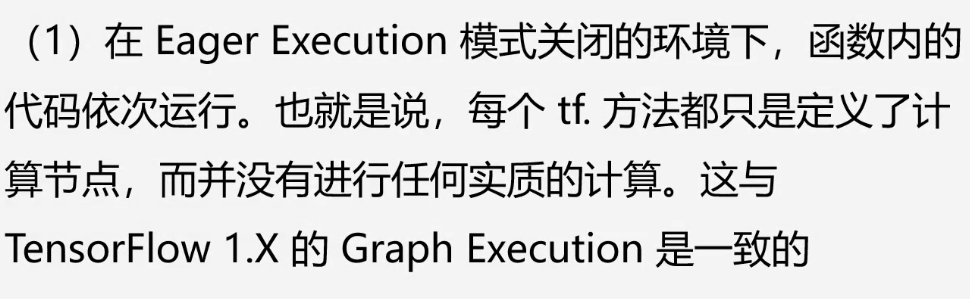

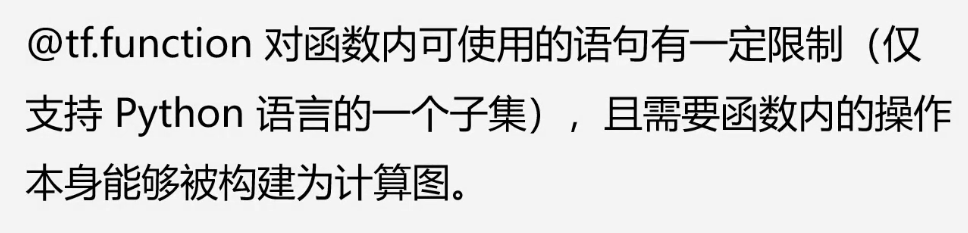

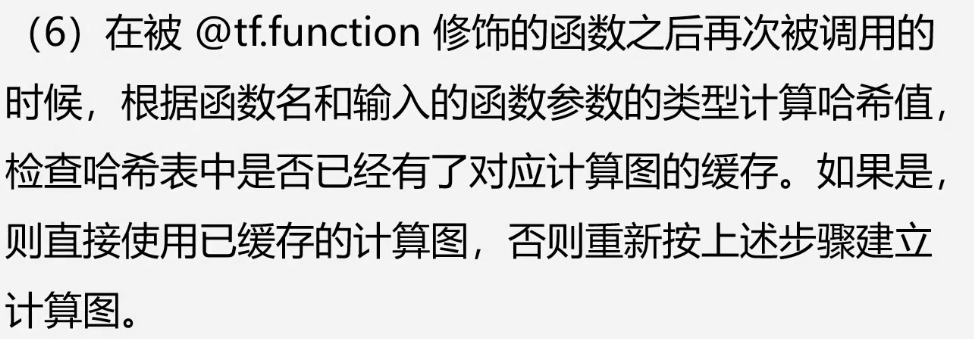

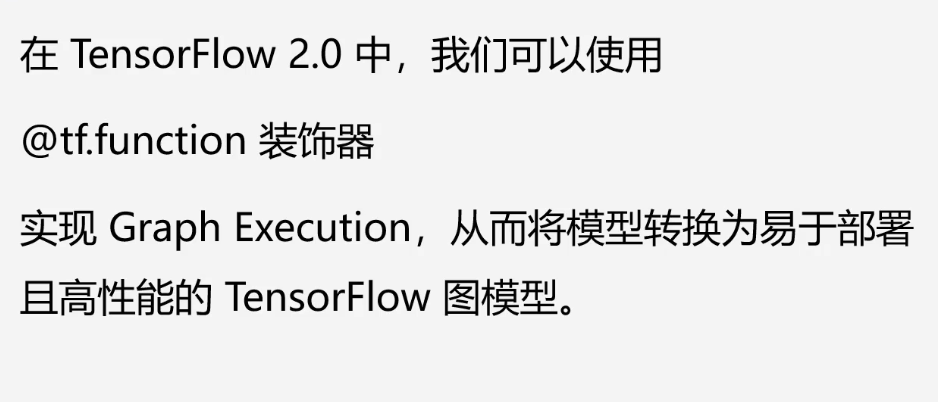

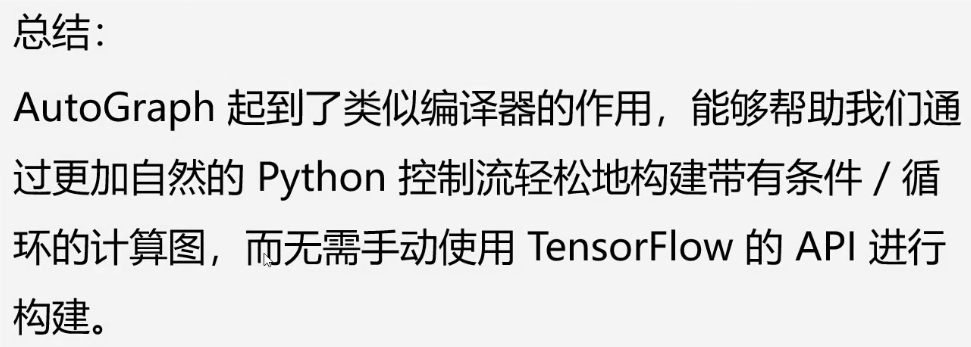

    图运算模式

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

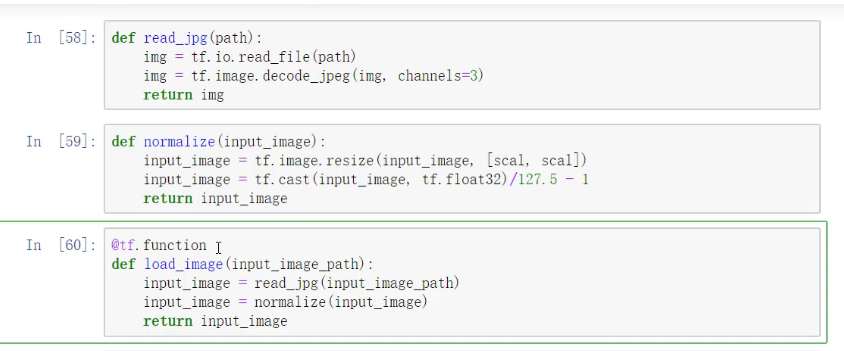

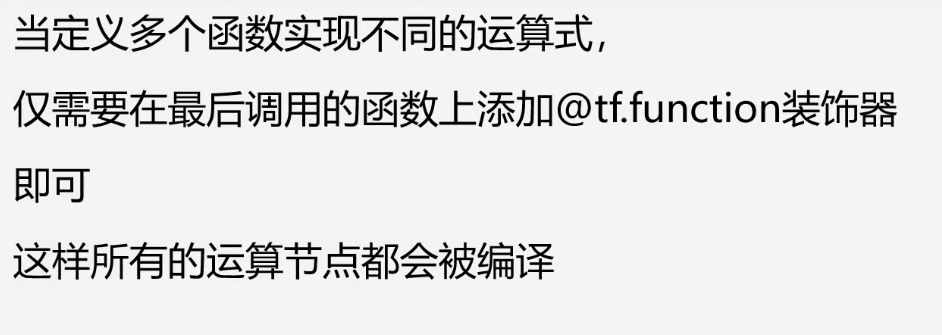

    我们只需要在最后一个函数上添加 @tf.function 这样构成了一个图运算就会提高读取图片的效率
    在这里插入图片描述

    GPU的使用与分配

    获得当前主机上运算设备列表
    在这里插入图片描述
    在这里插入图片描述

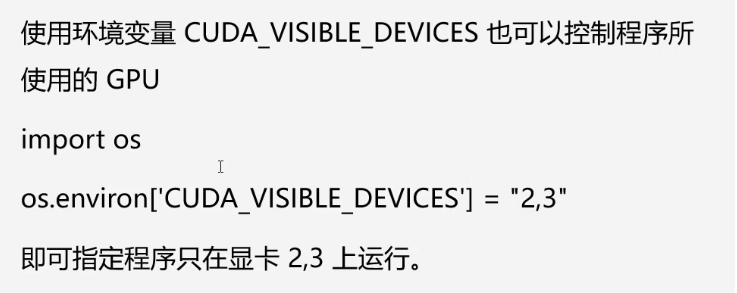

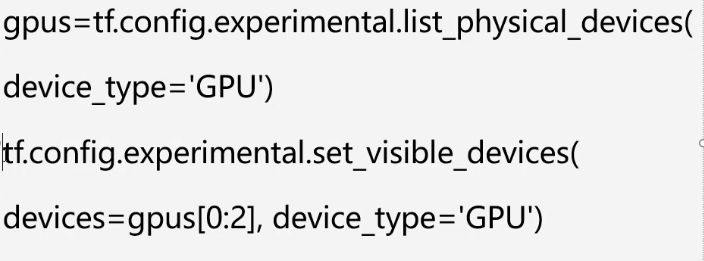

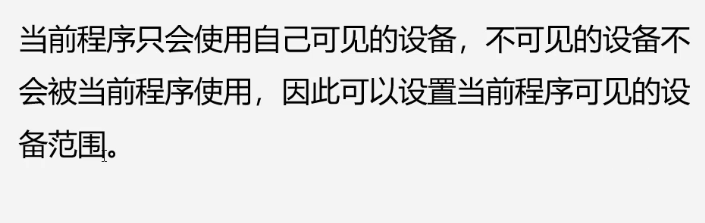

    列出当前设备的所有gpu,gpus[0:2]表示只对前两块可见
    在这里插入图片描述
    在这里插入图片描述

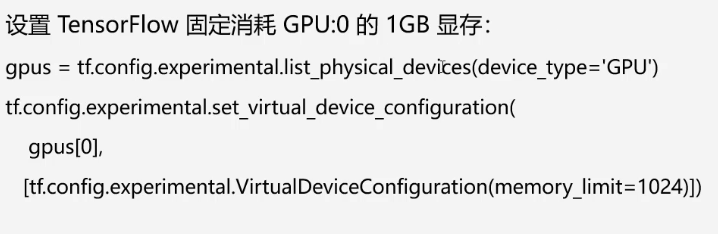

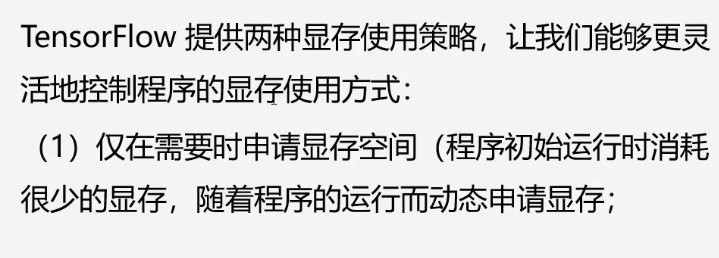

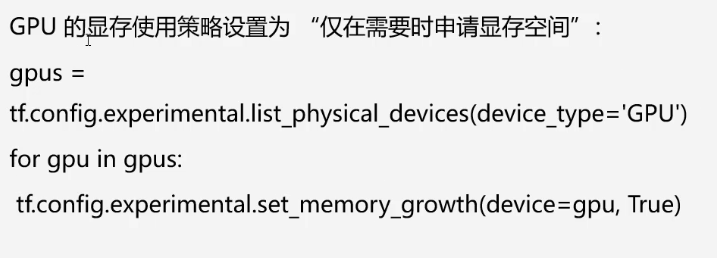

    显存使用策略

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
